MC160BMC160B小型电视/调频场强分析仪

添加时间:2010-5-22 15:30:13 担当:未知 阅读:

  • 产品名称:MC160BMC160B小型电视/调频场强分析仪
  • 定货号:DE-00135-00
  • 推荐:
小型电视/调频场强仪
场强测量范围:20-110dBμV
场强精度:VHF±3dB  UHF±4Db
小巧的场强仪,设计特别轻巧连电池和机套只重1.8公斤,有操作简单,方便等优点。适用于所有有线电视和公共天线系统,测试频率范围46-860MHz,频率显示采用大型四位数字LCD,分辩率100KHz。这种场强仪的测量带宽为300KHz,故可对电视立体声伴音和彩色副载波进行选择测量。仪器装有AFC系统以利选台。场强量程为20-110dBμV,40dB高频衰减器及20dB中频衰减器,电平指示范围为50dB。有场强音响提示,可通过音调高低变化来对天线定位进行监视。采用6个R14型1.5V电池或1.2V可充电池工作。符合德国"VDE",欧洲"CE"电磁兼容标准。MC160B是一种小巧、价廉,非常实用的天线测试仪器。

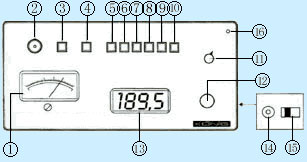

MC160B仪器外观简述
 1、场强电平指示
 2、75Ω高频输入
 3、40dB高频衰减器
 4、20dB中频衰减器
 5、FM频段
 6、VHF"低"频段
 7、VHF"高"频段
 8、UHF频段
9、音频/场强音响选择
10、AM/FM解调器选择
11、电源开关/音量调节
12、接收频率调谐钮
13、频率显示
14、外接直流电插座
15、电源选择开关
16、充电指示灯
MC160B 技术数据
接收频段
LOW VHF频段:48-160MHz
HIGH VHF频段:160-450MHz
FM调频广播:87-108MHz
UHF频段:450-860MHz
频率显示:4位数字显示
分辨率:100KHz
输入抗阻:75ΩBNC
场强测量范围:20-110dBμV
场强电平指示:50dB
线性偏差:±1dB
场强精度:VHF±3dB
          UHF±4dB
音频解调器:AM/FM
音频输出功率:0.25W
电源:6个R14型1.5V电池
尺寸:连机套
220×110×158mm(宽×高×深)
重量:1.8公斤(连电池和机套)
使用说明
这里我们简单地说明操作法,使用者熟悉应用方法充分发挥本仪器的功能。
a)把天线引入线用P80匹配器接到75Ω高频输入端2号
b)选择您所需频段5、6、7、8号键
c)开启11号电源开关
d)根据天线高频输入电平,选择适合高/中频衰减器3、4号键
e)选择正确AM/FM解调器10号键,及选择音频输出与节目声音/场强音响提示9号键
f)可用12号键接收频率调谐钮,调校所选频段中的任何频率,如果接收频道不详,则可在整个频段内索,但要注意1号场强电平指示。如果接收频道已知,可把13号频率显示预调到正确频率。
g)测试载波电平可由1号场强电平指示读出,总电平要加上衰减器值及加或减修正图表值。
h)修正图表应用,例如:
在1号场强电平指示读出的dB值为+35dBμV
例加上3号40dB高频衰减器值+40dBμV
再加或减修正图表值--例如测试频率在610MH+2dBμV
总场强电平值= 77dBμV
附注:根据实践经验所得,如能把电视场强电平保持在60-80dBμV范围内,电视机就能保证有理想效果的画面。
电池使用说明
本机可采用6个R14型1.5V电池/1.2Vs1.8A可充电池/外接12V1A代电器供电。输入极向正确直流电到14号插座,电源选择开关15号键决定作内置电池或外接直流电工作。内置电池工作及充电时开关就拨于INT CHG位置,充电时面板BATT CH.LED发光,充电约需8-12小时。当频率显示13号LCD上显示LO BAT时,表示内置电池电压低,需更换电池或充电。普通锌/碳/碱性电池不可充电(充电镍镉电池及代电器需额外购买)。采用锌/碳电池约使用4-6小时,碱性电池约10-12小时,镍镉充电池约6-8小时。

定货信息:
定货号 产品名称 规格配置 价格
DE-00135-00标准配置或电话咨询010-84851836咨询
