Epoch1000数字式超声探伤仪

订货号：	MM-00999-00
产地：	美国
品牌：
开发编号：	N
市场价：	￥

*此产品根据配置不同价格不同

*此价格为参考价格，具体价格以订单合同为准

我在现场：

产品视频：

工业检测设备

无损检测设备

探伤仪

产品描述
技术参数
技术文档
相关产品
明细价格
购买流程

产品描述：

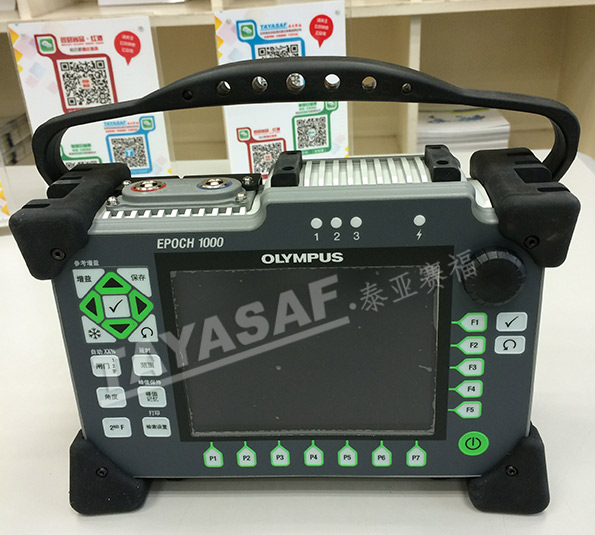

Epoch 1000系列数字式超声探伤仪

Epoch 1000系列数字式超声探伤仪将常规便携式探伤仪的高级性能和相控阵成像能力结合在一起。EPOCH 1000、1000iR及1000i为新型的横宽竖窄机身结构，配有全色VGA显示、飞梭和用于参数调节的导航箭头，且完全符合EN126681标准。EPOCH 1000系列的高级常规超声性能在EPOCH 1000i中得到了完善： EPOCH 1000i内置有相控阵成像功能。

主要特色：

◆　配有相控阵成像功能

◆　符合EN12668-1标准

◆　30多个数字接收器滤波器选择

◆　6kHz脉冲重复频率，用于高速扫查

◆　自动相控阵探头识别

◆　直观的楔块延迟和灵敏度校准，用于所有聚焦法则

◆　可编程模拟/报警输出

◆　符合针对恶劣环境的IP66环境评级

◆　横宽竖窄的浏览板面设计；可进行参数调整的飞梭

◆　数字式高动态范围接收器

◆　阳光下可读的全色VGA显示屏

◆　ClearWave™ Visual Enhancement（视觉增强）软件包，用于常规A扫描解读

◆　参考和测量光标

◆　标准动态DAC/TVG

◆　标准机载DGS/AVG

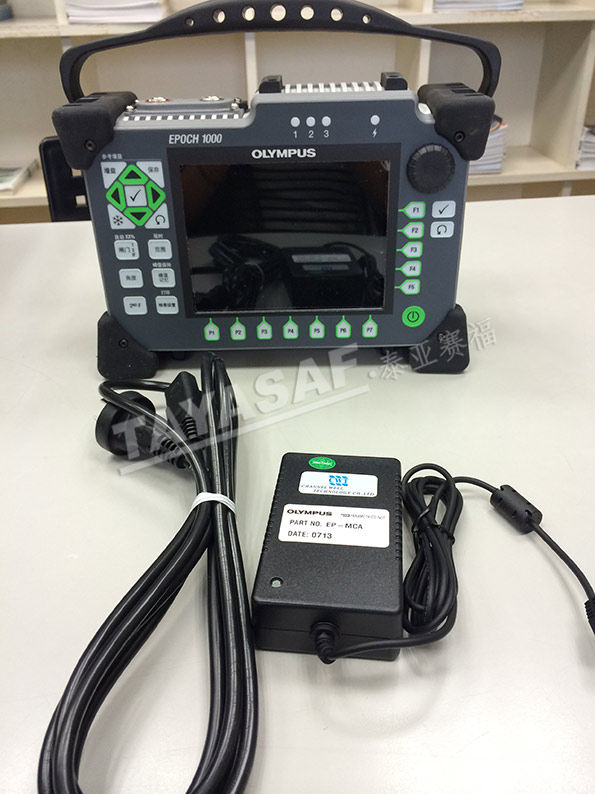

附件：

◆　EPOCH 1000系列带有很多附件。这些附件有助于充分发挥仪器的各种功能。

◆　VGA输出线缆（P/N： EPXT-C-VGA-6）

◆　USB用户线缆（P/N： EP4P/C-USB-6）

◆　RS-232通讯线缆（P/N： EP1000-C-RS232-6）

◆　硬件I/O线缆（模拟/报警输出，RS-232通讯）（P/N： EP1000-C-HWIO-6）

◆　胸挂带（P/N： EP4/CH）

◆　外置电池充电器（P/N： EPXT-EC）

◆　额外电池（锂离子）（P/N： EPXT-BAT-L）

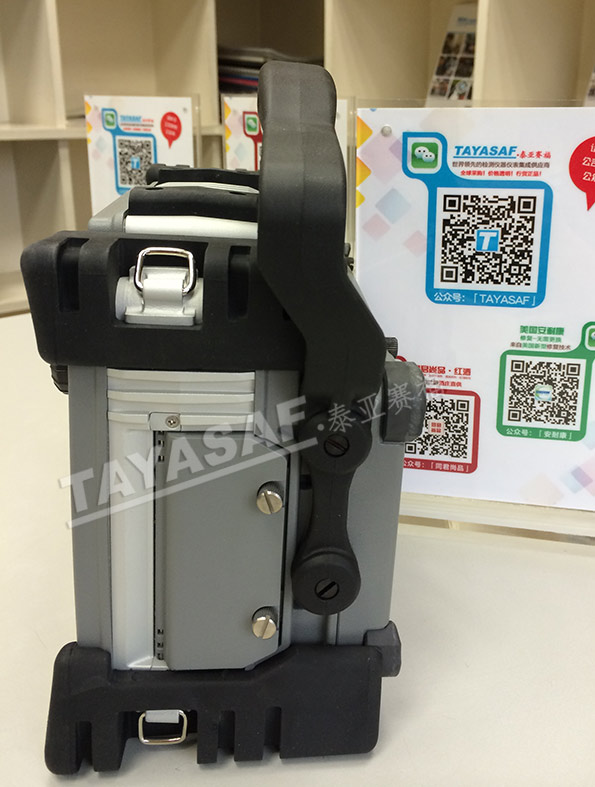

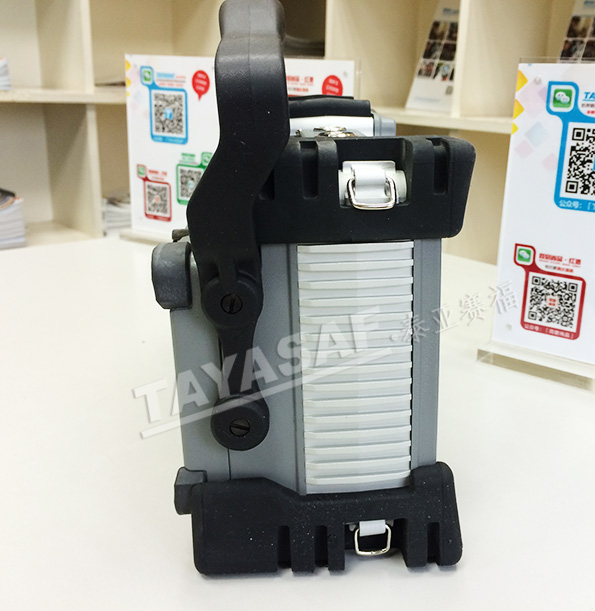

Epoch 1000系列数字式超声探伤仪产品侧面

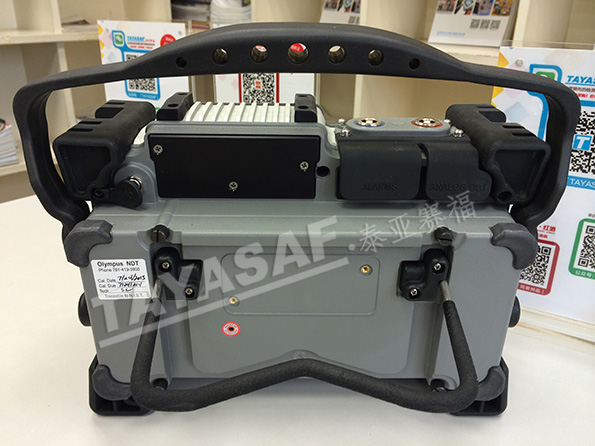

Epoch 1000系列数字式超声探伤仪产品背面

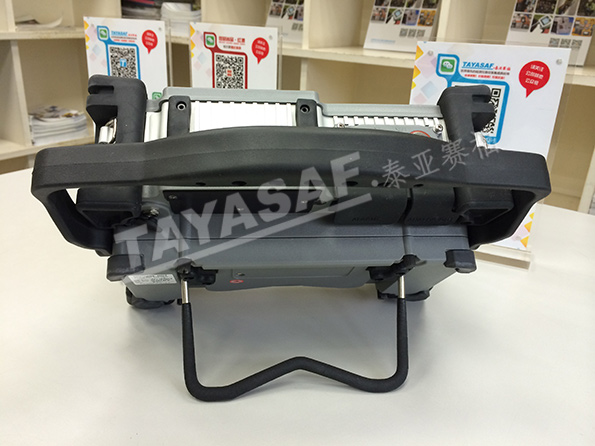

Epoch 1000系列数字式超声探伤仪产品背面支撑架。

EPOCH 1000系列技术规格：

外型尺寸	（宽 x 高 x 厚） 277mm x 150mm　x　51mm（仪器上部），71mm （显示屏部分）
重量	3.67公斤，包括锂离子电池
键区	英文、国际符号、日语、中文
语言	英语、西班牙语、法语、德语、日语、中文
探头接口	BNC接口或者LEMO®1
数据存储	机载多达10000个带波形的ID编码，标准2GB CompactFlash®闪存卡（可插拔）
电池类型	单个锂离子电池，可充电，标准型
电池寿命	8小时（常规UT模式）；7小时（相控阵模式）
电源要求	AC主电源： 100VAC~120VAC、200VAC~240VAC，50Hz~60Hz
显示器类型	全色VGA（640 x 480像素）透反彩色LCD，60Hz更新速率
显示屏尺寸（宽x高，对角线）	132.5mm x 99.4mm，165.1mm
担保	１年有限担保

输入/输出:

USB接口	1个USB客户端口，2个USB主机端口
RS-232	有
视频输出	VGA输出标准
模拟输出	4个模拟输出，可选1V/10V全标度、最大4mA
报警输出	6个报警输出，5V TTL，10mA
触发器I/O	触发器输入5V TTL；触发器输出，5 V TTL、10mA
编码器输出	双轴编码器线（正交），仅适用于常规UT

Epoch 1000系列数字式超声探伤仪产品中文说明书

环境评级:

IP评级	设计符合IP66要求
爆炸性气氛	可在美军标准MIL-STD-810F程序1和美国国家防火协会规范NFPA 70E，500节1级２分段D组规定的爆炸性气氛中使用（待定）。
抗冲击测试	IEC 60068-2-27，60g，6µs H.S.，多轴，共18轴（待定）
抗振动测试	通过了IEC 60068-2-6的正弦振动测试，50Hz~150Hz，0.03in. DA或者2g，20个扫查周期（待定）
工作温度	-10° C ~ 50° C
电池存储温度	0°C ~ 50° C

IP评级	设计符合IP66要求
爆炸性气氛	可在美军标准MIL-STD-810F程序1和美国国家防火协会规范NFPA 70E，500节1级２分段D组规定的爆炸性气氛中使用（待定）。
抗冲击测试	IEC 60068-2-27，60g，6µs H.S.，多轴，共18轴（待定）
抗振动测试	通过了IEC 60068-2-6的正弦振动测试，50Hz~150Hz，0.03in. DA或者2g，20个扫查周期（待定）
工作温度	-10° C ~ 50° C
电池存储温度	0°C ~ 50° C

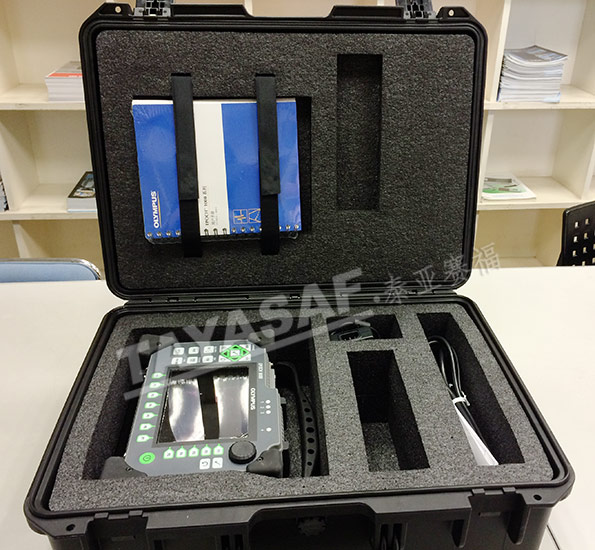

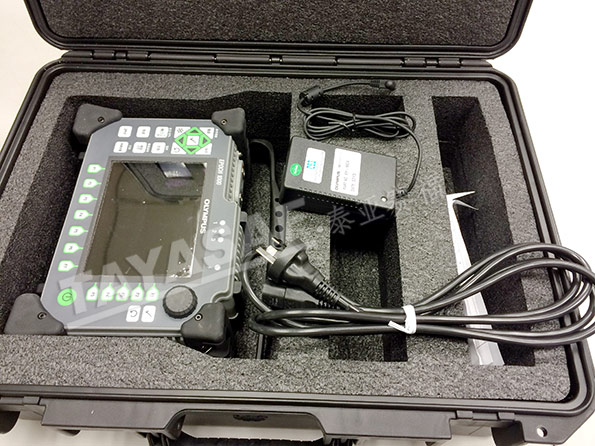

Epoch 1000系列数字式超声探伤仪产品包装！

Epoch 1000系列数字式超声探伤仪由五星级销售工程师为您服务：

技术参数：

聚焦法则	60个
物理探头	16个晶片
虚拟探头	16个晶片
视频滤波	关闭、低、高
显示模式	A扫描、A扫描/S扫描、S扫描
图像更新速率	60Hz更新速率，针对全部A扫描；20Hz更新速率，针对全部图像

聚焦法则	60个
物理探头	16个晶片
虚拟探头	16个晶片
视频滤波	关闭、低、高
显示模式	A扫描、A扫描/S扫描、S扫描
图像更新速率	60Hz更新速率，针对全部A扫描；20Hz更新速率，针对全部图像

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i（PA模式）
脉冲发生器
脉冲发生器类型	可调方波
PRF	5Hz~6000Hz，增量为5Hz	自动最大1360Hz
能量设置	50V~475V，增量为25V	40V或80V
脉冲宽度	30ns~10ns（0.1MHz）可调，利用PerfectSquare™技术	40ns~1000ns可调，利用PerfectSquare™技术
阻尼	50、100、200、400?	不适用
脉冲发生器延迟	不适用	0 µs ~ 10 µs，2.5 ns分辨率

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
接收器
增益	0~110dB	0~80dB
最大输入信号	20Vp-p	每个通道250mVp-p
接收器输入阻抗	400? ± 5%	50? ± 10%
接收器带宽	0.2MHz~26.5MHz，-3dB	0.5MHz~12.5MHz，-3dB
接收器延迟	不适用	0 ~ 10µs，2.5ns分辨率
数字滤波器设置	标准滤波器设置（EN12668-1 测试&服从）： 7个滤波器高级滤波器设置（未经EN12668-1测试）： 30个滤波器	自动，由探头进行
检波	全波、正半波、负半波、射频
抑制	0 ~ 80% FSH，带有可视警告
波幅测量	0%~110%满屏高，分辨率为0.25%

	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
测量
显示测量	6个位置（手动或自动选择）
闸门 1	厚度、声程、投射、深度、波幅、传播时间、最小/最大深度、最小/最大波幅
闸门 2	与闸门1相同
IF闸门（可选）	厚度
回波到回波	标准。在闸门2-1、闸门2-IF、闸门1-IF之间选择	不适用
其他测量	DGS/AVG的上冲值（dB）、DGS/AVG的FBH（相当于反射体大小）、AWS D1.1/D1.5评级（D）、抑制值
DAC/TVG	标准
DAC点	多达50个点，110dB动态范围	多达50个点，每个角度40dB动态范围
特殊DAC模式	20%~80% DAC、自定义DAC（多达6条曲线）	不适用
TVG表	多达50个点，110dB动态范围，在所有PRF设置下都与闸门IF兼容	多达50个点，每个角度40dB动态范围
曲面校正	标准。角度声束测量的内径或外径校正
