THS720P手持式示波器
性能概述：
□ 200MHz产品－世界最高性能的手持式示波器；
□ THS720P－第一台能够提供自动功率测量、统计、谐波分析功能的手持式示波器；
□ 200MHz、100MHz、60MHz二种带宽，最高采样速率达1GS/s，详见技术参数表；
□ 2或4条独立通道，8位垂直分辨率；
□ 良好的时基系统；
□ 灵巧的捕获方式；
□ 强大的触发系统；
□ 完备的测量系统；
□ 内置功能强劲的3-3/4位数字万用表；
□ THS720P＝全能的手持式示波器＋数字万用表＋谐波分析仪＋功率计；
□ 完全的隔离通道结构，600VRMS浮置测量能力；
□ 自动设置功能"AutoSet"让操作更简便；
□ 11种语种界面支持；
□ LCD显示，多种显示模式；
□ 轻巧、便携的物理特性；
应用行业
□ 数字、模拟电路设计；
□ 教学实验室平台；
□ 电力、电子产品制造、测试及维护。
输入输出接口：RS232接口，可进行编程控制。
技术指标

THS700系列手持式数字示波器技术参数表
		THS710A	THS720A	THS730A	THS720P
带 宽		60 MHz	100 MHz	200 MHz	100 MHz
通 道		2	2	2	2
每条通道采样率		250MS/s	500MS/s	1 GS/s	500M
垂直分辨率		8 位 (所有型号)
垂直灵敏度 (/div)		5 mV/div~50V/div
最大记录长度		2.5K 点 (所有型号)
直流增益准确度		±2%
输入电压 ( 10МΩ)		400 VRMS CAT I,300 VRMS CAT II
位置范围		±10格
DMM技术		内置3-3/4位数字万用表（参数详见DMM技术规格）
输入阻抗		10MΩ，13.3pF
输入耦合		AC, DC, GND (所有型号)
时基范围 (/div)		10ns~50s/div	5ns~50s/div	2ns~50s/div	5ns~50s/div
滚动模式时基		≥0.5s/div
水平精度		±200pps
探头配置		P6117无源电压探头			P5102高压探头
显 示 器		带背景光LCD
安全标准		UL3111－1，EN61010－1， CSA证书
电磁兼容（EMC）		满足《89/336/EEC指导》电磁兼容要求
环 境	温 度	操作：－10°C～＋50°C，非操作：－20°C～＋60°C
	湿 度	＋40°C以下：90％RH，＋41°C～＋50°C：75％RH
	高 度	操作：2,000m，非操作：15,000m

物理特性：
仪器尺寸：宽177×高217×深51 单位-毫米
宽6.95×高8.35×深2.00 单位-英寸
仪器净重：1.45公斤＝3.2磅
捕获方式
    峰值检测－以每两个采样周期为一个峰值检测周期，在周期内采样最大、最小值，以此作为采样点，组成波形。本捕获方式应用于捕获高频和随机毛刺。在5μs/div～5s/div的所有时间分度下，可捕获窄至10ns的毛刺。 取样 －等时间间隔的数据取样。
    平均值 －平均计算2至512（可选）捕获的波形数据。
    包络 －在一次或多次捕获信号上获得的最大/最小值。
触发系统
    主要触发方式－自动（支持 0.5s/div和更慢的滚动模式）、正常。
触发类型
□ 边沿－常规式电平驱动触发。任何通道上的正负斜率。耦合选择：DC 、噪声抑制、高频抑制、低频抑制。
□ 脉冲触发－
□ 外触发－支持5MHzTTL电平，可选200mV～2V触发电平；
□视频－可选择视频的场（Field）或行（Lines）上触发，在NTSC、PAL或SECAM广播标准视频上触发；
□ 马达触发：触发于3和5级脉宽调制功率信号，此项功能仅在THS720P中采用。
触发源：任意通道、外触发通道、外触发通道/5、市电；
触发显示：可以显示触发电平；
游标系统:
□ 类型：水平线、垂直线、成对线；
□ 游标测量：Δ伏特、Δ时间、1/Δ时间（Hz）、度（相位）。
时基系统
水平缩放：水平放大或缩小静态或动态的波形，可以使用视窗选择特定的区域进行视窗扩展方式放大观察。
时间/分度范围：－5ns～5s/div；
记录长度：2500点；
水平精度：±0.01％；
时基稳定度：200ppm。
测量系统
    自动波形测量 －自动测量21个参数：周期、频率、正脉宽、负脉宽、正过冲、负过冲、高值、低值、最大值、最小值、峰-峰、幅值、平均值、周期平均值、均方根、周期均方根、上升时间、下降时间、正占空比、负占空比、爆发宽度，可显示四种任意组合的波形测量值。
    阈值 －可按百分比或电压设置各种阀值，如，上升沿从10%～90%（或0.1V～0.9V）
    计算算子－加、减、乘、计算U×I 功率值；
完全的独立通道结构，600VRMS浮置测量能力：
    THS700系列手持式示波器是完全的独立通道结构，在多通道测试的过程中，通道之间的相互干扰为零。它能够直接进行差分测量，每通道的浮置电压最大为600VRMS。
内置3-3/4万用表（DMM）规格：

·  直流电压范围	400.0mV～880V
直流电压精度	±0.5％读数＋5
真有效值交流电压范围	400.0mV～640V
最大幅度电压	每通道600VRMS（与探头有关）
分辨率	4000读数，3-3/4位
交流电压精度	±2%读数＋5
电阻范围	400.0Ω～40.00MΩ
电阻精度	±2%读数＋2；40MΩ时，±2%读数＋5
二极管测量电压范围	0～2V
通断检查	当<50Ω时声音蜂鸣报警
模式	最大、最小、Δ最大－最小、平均、保持
非易失存储	10个DMM屏幕
垂直放大能力	2×、5×、10×
dB刻度	参考电压为1mV～10V可选
dBm刻度	参考电阻50Ω可选

THS720P多种功能集为一体
    THS720P＝手持式示波器＋数字万用表＋谐波分析仪＋功率计，集多功能为一体。
□ THS720P具有THS720A100M手持式示波器的所有功能，也内置有3-3/4DMM，详细功能请参阅《技术参数表》。

·  马达触发	内置PWM触发器，触发于3和5级脉宽调制功率信号，分析调速交流电机驱动装置的输出波形
谐波分析	最高谐波次数为31次（30～450Hz）
功率测量和统计	VA － 视在功率
	W － 有功功率
	VAR－ 无功功率
	V、A－ 电压、电流（真有效值值、峰值）
	THD-F－ 总谐波失真，输入基波的百分比
	THD-R－ 总谐波失真，输入真有效值的百分比
	PF － 功率因数
	DFR－ 脉冲功率因数
	Φ － 电压与电流相位差

"AutoSet"自动设置功能
    自动设置功能是对垂直方向、水平时基、触发方式、采集方式等基本的功能进行设置，自动适应被测信号，能大体地、稳定地捕获波形，为进一步的优化波形提供方便。在多通道测试中，能够以通道号最小的通道为触发源，捕获所有测试通道的信号。
11种语种界面支持
    本产品支持11种国家的语言文字，如：中文简体、中文繁体、英文、日文、韩文、意大利文、法语、西班牙语、俄语、葡萄牙语、德语等。
显示模式
显示器 －背景光LCD显示；
显示器分辨率为－320×240；
波形模式 －点、矢量、矢量积累、点积累；
内插模型－Sin(X)/X；
格式 －YT、XY。
THS700系列示波器订购信息：THS710A, THS720A, THS730A,THS720P主机；
标准附件：
□ 探头：
 　THS710、THS720A、THS730A-2个P6117，10×倍衰减，200M带宽、无源探头；
 　THS720P - 2个P5102，10×倍衰减，100M带宽，无源高压探头。
□ 国际电源插头标准插头：
 　A3选项－澳大利亚 240 V ，50 Hz (161-0104-05)；
□ 说明书：使用手册（中文简体）、《快速参考手册》。
□ 可追溯的NIST 校准证书；
□ RS232接口用的电缆及适配器
□ 标准万用表表笔一套；
□ AC电源适配器；
□ 豪华软提箱；
□ NiCd可充电电池组；

保修信息：主机保修期三年，探头保修一年，包括所有人工和部件；
保修前提：非人为损坏；

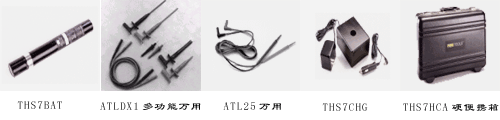

推荐附件：
    检修手册－070-9752-00；
    编程手册－070-9751-00；
    电池充电器－THS7CHG；
    可充电电池－THS7BAT；
    硬便携箱－THS7HCA；
    多功能型电表测试线－ATLDX1；
    标准万用表表笔一套－012-1482-00；
    打印机－HC411；
    WaveStar TM 示波器软件 － Windows 95/98/NT 4.0 以上版本应用程序，用于捕获各种DSO波形及示波器的设置、控制。

推荐探头选件：
    P5102 －1000VRMS，100 MHz带宽、高电压无源探头。
    P6117 －10×衰减，200M带宽，无源电压探头。
