HS3:是一款非常强大的基于PC的五合一综合测试仪,它包括(数字存储示波器,FFT频谱分析仪, 任意波形发生器,瞬态波形记录仪,数字多用表).这款最新推出USB2.0接口,无需电源的便携式综合仪器,几乎能解决所有测量问题.HS3有一个用户可调节的分辨率,可调8位,12位,14位,16位,满刻度输入范围是: 200mv~~80v,每通道128K采样深度,最大采速率100HMz每通道(在100MHz时,分辨率是8位). HS3强大的任意波形发生器有50MHz采样频率,256K波型存储深度,14位的输出分辨率和±12V的电压输出范围,它能产生用户所需的任意波形,几种标准的波形信号能直接产生.HS3与计算机接口用USB2.0接口,免电源,即插既用.中文软件让用户一目了然,自动设置功能使无经验的使用者在几分钟内完全掌握仪器的测量。

HS3一但连接到标准PC机或笔记本电脑上,用户就能得到平时经常所用的几种仪器.HS3应用范围包括:快速信号的测量,象串口通讯,频率调整,TV信号,在工业产品制造,办公室自动化中所涉及的(影印机,电话交换机)低频信号测量,传感器测量,电压测量,电机运行电流测量,以及慢速运行过程(象温度,压力和湿度)音频分析,振动测量(象机械加工,建筑构造)趋势测量和信号的失败侦错的测量等等.

软件:

HS3除了有过硬的硬件质量(100MHZ采样速率,0.2~~80V输入范围,8~~16位的分辨率,128K字节存储深度,和完善的触发功能)外,HS3还有一个强大的软件包.

由于以上所说的品质,在世界范围内,具有相同价格和相同功能的测量仪器,还没有好于HS3综合测试仪,HS3的软件是面向对向的并且内嵌防”干扰”选项,还有更胜一筹的功能就是图形调节用鼠标就能完成,用户也能拖动滚动条在X轴和Y轴的末端增加和减少它们,图表直接放大或缩小.

仪器设置:

HS3软件最实用的一个方面它是”软件仪器”,例如,示波器与频谱分析相互连接,当示波器输入信号改变,频谱分析仪和数字多用表显示的参数也能立即改变,仪器设置能无限制存储到硬盘,同时仪器设置也能很容易的读出,保证仪器设置是完全的.

触发系统:

除基本触发功能以外,HS3还有窗口触发功能,当得到的信号是在窗口之外,用窗口触发功能,触发能瞬态发生,同自动触发功能结合使用,测量电压差及峰值,但这种情况偶尔发生.

输入范围:

HS3全部增益和偏移效准是由软件控制完成的,数字调节方式取代机械电位器调节,所以增益和偏移分辨率能调节非常准,小于0.2 %伏,用户自己效验的文件可以保存和读取.

分辨率:

HS3的分辨率从8位~~~16位.

有一个高分辨率完成快速测量是可能的,当信号动态范围比较大时,高分辨率能较好的完成测量,比如要测量40mV冲突的一个方波在振幅为10V挡时,用8位分辨率测量时就不是很充分,用16位分辨率测量时,效果就很好.

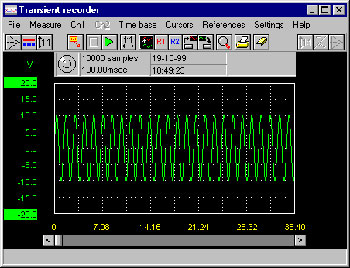

瞬态信号波形记录仪(仪器之三)

形记录仪对于测量比较慢的信号是一个理想的仪器，比如：对室内的温度或移动的物体，这款瞬态波形记录仪是可以直接记录的仪器，这就意味着每次采样都能立即显示。而示波器虽然能记录波形和显示波形。 但当很慢的采样速率选择时，示波器就需有很长的等待时间。

瞬态记录仪可在0.01秒和500之间采样，最大采样深度为131000字节, 最长测量记录时间为190 天，当测量时，每个采样点是以象素方式显示，当采样的数量大于显示宽度时，有两种不一样的方法显示屏幕显示不下的数据，一种是扫描方法，另一种是滚动方式，用扫描方式时，开始屏幕是干净的，然后从左到右被采样数据填满，周而复始，用滚动方式时，数据显示轨迹的移动是从右到左的显示。对于其它功能而言，瞬态记录仪相当于示波器 :

128K存储深度保持采样数据不丢失 。

用可缩放的滑块很容易在时间轴上缩放数据。

用可移动的绘图和缩放功能调节垂直偏移和增益。

方便使用的快速工具栏按钮。

外部游标测量。

所有设置可通过弹出菜单访问。

存储和重放基本信号。

用工具栏快速按钮很容易访问所有的功能。

注释标签可对所采集的信号中突发事件进行标注。

支持彩色硬拷贝功能。

所有的控制功能都有说明解释。

显示游标最大的做用是能分析测量信号，除此之外还能测量均方根值，峰峰值，平均值，最大和最小值。
