FST020西门子外夹式超声波流量计
FST020西门子外夹式超声波流量计
订货号： TA-02204-00
产地： 德国
品牌：
开发编号： N
市场价：￥
*此产品根据配置不同价格不同
*此价格为参考价格，具体价格以订单合同为准
    我在现场：
    产品视频：

所有产品分类

工业检测设备

流体控制/工控系统

  • 产品描述
  • 技术参数
  • 技术文档
  • 相关产品
  • 明细价格
  • 购买流程
产品描述：

西门子7ME3530-1AA00-0AA1 超声流量计  西门子FUS1010 超声流量计   西门子7ME3530超声流量计   西门子7ME3531超声流量计   西门子7ME3533超声流量计  西门子FST020超声流量计
易于安装：不需切割管道或停止流量
维护费用低： 外部传感器不需定期清洁
无可动部件， 避免磨损或淤塞
无压降或能耗
量程比宽， 80 : 1
可选择单、双声道操作
换能器匹配管道材质并由菜单指引位置
宽波束技术确保高性能
调零通道不需中断流量自动设置零点，并消除零点漂移

SITRANS FST020 可实现可靠的流量测量，与其他夹装式超声波流量计相比，费用更低。大多应用中，流量精度为 ± 0.5 % ~ 1.0 %。

SITRANS FUS1010 是当前应用最多的夹装式超声波流量计。其既可以在宽波束回波损耗检测中应用，也可在多普勒模式中应用，适用于各种流体，包括含有大量气泡和悬浮颗粒的流体。

7ME3530-.....-....
SITRANS FUS1010 标准外夹式，IP65 (NEMA 4X)

7ME3531-.....-....
SITRANS FUS1010 标准外夹式，IP65 (NEMA 7)，紧凑型

7ME3533-.....-....
SITRANS FUS1010 标准外夹式，IP66 (NEMA 7)，墙装式，带显示窗

SITRANS FUS1010 具有单声道、双声道和四声道型，四声道型可选。可选择 IP65 (NEMA 4X) 墙装外壳、IP65 (NEMA 7) 紧凑型防爆外壳和 IP66 (NEMA 7) 墙装防爆外壳。


  • 多功能性，操作条件改变时，不需更换仪表
  • 易于安装，不需切割管道或中断流量
  • 维护费降低，外部传感器无需定期清洗
  • 无可动部件避免了磨损和堵塞
  • 没有压降和能力损失
  • 量程比宽
Siemens北京泰亚赛福科技发展有限责任公司（西门子核心分经销商）
联系人 ：韩垂友      24小时服务热线 ：15001711727
电话（ Tel ）： 021-54248686-209
工作QQ: 2355835551   微信是手机号码
邮箱（ Email ）：2355835551@qq.com

可选择单通道或双通道/双声道，具有多普勒特性。可选四通道/四声道。
    • 选择4通道，可以在同一时间测量4个独立的管道，降低用户成本
    • 双模式下，可以在同一管道上同时时差法和多普勒流量测量
    • 双声道下，可在同一管道上设置两组传感器，计算平均值以提高测量精度
  • ZeroMatic Path 自动设置零点，无需中断流量测量，并且即便在小流量时也可降低零点漂移

SITRANS FUS1010 适用于各种液体应用，包括：

  • 水处理工业
    • 原水
    • 饮用水
    • 化工
  • 废水处理行业
    • 原污水
    • 废水
    • 泥浆
    • 混合液
    • 化工
  • HVAC工业
    • 冷却器
    • 冷凝器
    • 冷热水系统
  • 能量工业
    • 核能
    • 化石
    • 水力发电
  • 加工工业
    • 过程控制系统
    • 批量控制
    • 速度显示
    • 体积和质量测量

SITRANS FUS1010 用于三种配置：

  • IP65 (NEMA 4X) 墙装外壳，具有玻璃光纤强化聚酯结构，带不锈钢硬件和聚酯键盘
    • 单通道
    • 双声道/双通道
    • 四声道（可选）
  • IP65 (NEMA 7) 紧凑型防爆外壳，具有铸铝结构，带玻璃窗、不锈钢硬件
    • 单通道
    • 双声道/双通道
  • IP66 (NEMA 7) 墙装防爆外壳，具有铸铝结构，带不锈钢硬件、玻璃窗
    • 单通道
    • 双声道/双通道
    • 四声道（可选）

Functions

  • IP65 (NEMA 4X)和 IP66 (NEMA 7)流量显示变送器有集成33按钮键盘和(128 x 240 像素）图像显示器，可视距离达12m
  • IP65 (NEMA 7) 一体式流量显示变送器有一个 2 x 16 位 LCD 显示屏
  • 电流、电压、状态报警、频率和RS232输出（详见规格说明章节）
  • 工作电流、电压和温度输入（详情参见技术规范章节）
  • -Zeromatic Path 自动设置为零
  • 双向流量操作
  • 1 MByte 数据记录仪，可现场存储及数据记录仪存储
  • IP65 (NEMA 7) 外壳中的可选语言：英语、西班牙语、德语、意大利语和法语1)

1) 在 NEMA 7 一体式外壳（作为 MLFB 选项）上提供，其它语言，可用软件选择。

Technical Specifications

SITRANS FUS1010 IP65 (NEMA 4X) 墙装式

外壳 IP65 (NEMA 4X)



输入



流量范围

±12 m/s (±40 ft/s)，双向

管尺寸

6.4 mm ...9.14 m (0.25″... 360“)

可选输入单通道
  • 电流：20 mA DC
  • 电压：10 V DC
  • 温度：线 1 kΩ RTD

输出



标准输出
  • 电流：20 mA DC
    （1 kΩ，30 V DC 时）
  • 电压：10 V DC
    (5 kΩ min.)
  • 状态警报：4x单刀双掷继电器
  • C 形继电器
  • 频率：5 kHz
  • RS 232

可选输出
  • 扩展式 I/O（新增 4 - 20 mA 输出），带 C 型继电器
  • uniMass 功能，带 1 路 RTD 输入和 20 mA 模拟量输入
  • Modbus

精度



精度

± 0.5 % ... 1.0 % 的流量，
用于流速大于 0.3 m/s (1 ft/s)
± 0.0015 ... ..0.003m/s (±0.005 ...0.01 ft/s),
速度小于 0.3 m/s (1 ft/s)时

批处理重复性

流量的 ± 0.15 %，
用于流速大于 0.3 m/s (1 ft/s)
± 0.0005 m/s (± 0.0015 ft/s),
速度小于 0.3 m/s (1 ft/s)时

数据刷新频率

5 Hz 时

额定工作条件



防护等级

IP65 (NEMA 4X)

液体温度


  • 标准型

-40 ... +120 ºC (-40 ...+250 ℉)

  • 可选

-40 ... +230 ºC (-40 ...+450ºF)

环境温度

-18 - +60 °C

设计



外形尺寸

见 SITRANS F US 外夹式“系统信息与选型指南”

重量

见图

电源电压

90 ... 240 V AC, 50 ...60 Hz, 30 VA or
9 ... 36 V DC, 12 W

显示与操作



数据存储器

1 兆字节

显示

128 x 240像素LCD背光

键区

33键的触摸键盘

可选语种

英语、西班牙语、德语、意大利语、法语，可用软件选择

认证



FM 和 CSA 等级
  • 变送器

N-I Class I, Div 2

S Class II, Div 2

  • 传感器

I. S. Class I, II, Div 1

CE

EMC 指令 2004/108/EC
ATEX Directive 94/9/EC
C-TICK

C-TICK



ATEX 等级
  • 变送器：
    Ex II (1)G [Ex ia] IIC
    Ex II 3 (1) G Ex nC [ia] IIC T5

  • 传感器：
    Ex II 1 G Ex ia IIC T5

INMETRO 等级
  • 变送器：
    [BR-Ex ia] IIC
    BR-Ex nC [ia] IIC T5

  • 传感器：
    BR-Ex ia IIC T5

IECEx

待定

SITRANS FUS1010, IP65 (NEMA 7) 一体式防爆检验型

外壳 IP65 (NEMA 7)



输入



流量范围

±12 m/s (±40 ft/s)，双向

管尺寸

6.4 mm ...9.14 m (0.25″... 360”)

每通道可选输入
  • 电流：1 x 4 … 20 mA DC
  • 温度：2x 4 线 1 kΩ RTD

输出



输出
  • 电流（外部供电）：
    1x 4 - 20 mA DC(30 V DC 时 1 kΩ)
  • 状态警报：1 x 隔离开集电极
  • 频率：2x 0 … 5 kHz
  • RS232

精度




± 0.5 % ... 1.0 % 的流量，
用于流速大于 0.3 m/s (1 ft/s)
± 0.0015 ... ..0.003m/s (±0.005 ...0.01 ft/s),
速度小于 0.3 m/s (1 ft/s)时

批处理重复性

流量的 ± 0.15 %，
用于流速大于 0.3 m/s (1 ft/s)
± 0.0005 m/s (± 0.0015 ft/s),
速度小于 0.3 m/s (1 ft/s)时

数据刷新频率

5 Hz 时

额定工作条件



防护等级

IP65 (NEMA 7)

液体温度


  • 标准型

-40 ... +120 ºC (-40 ...+250 ℉)

  • 可选

-40 ... 230 ºC (-40 ...+450ºF)

环境温度

-18 - +60 °C

设计



外形尺寸

见 SITRANS F US 外夹式“系统信息与选型指南”

重量

见图

电源电压

90 ... 240 V AC, 50 ...60 Hz., 15 VA 或
9 ... 36 V DC, 10 W

9 ... 36 V DC, 10 W - 接地

9 ... 36 V DC, 10 W + 接地

显示与操作



数据存储器

1 兆字节

显示

2 x 16 字数 LCD 显示器

键区

5 个磁性霍尔效应开关

可选语种

英语、西班牙语、德语、意大利语、法语

认证



FM 和 CSA 等级
  • 变送器

XP Class I, Div 1
D-I Class II, Div 1
N-I Class I, Div 2
S Class II, Div 2

  • 传感器

I.S. Class I, Div 1

ATEX 等级
  • 流量变送器：
    Ex II 2 (1) G EEx d [ia] IIB + H2 T5

  • 传感器：
    Ex II 1 G EEx ia IIC T5

INMETRO 等级( 巴西 )


  • 流量变送器

BR-Ex d [ia] IIC T5

  • 传感器

BR-Ex ia IIC T5

IECEx

待定

CE

EMC 指令 2004/108/EC

ATEX Directive 94/9/EC

SITRANS FUS1010 IP66 (NEMA 7) 墙装式防爆外壳

外壳 IP66 (NEMA 7)



输入



流量范围

±12 m/s (±40 ft/s)，双向

管尺寸

6.4 mm ...9.14 m (0.25″... 360”)

每通道可选输入
  • 电流：2 x 4 - 20 mA DC
  • 电压：2 x 0 - 10 V DC
  • 温度：2 x 4 线制 1 kΩ RTD

输出



输出单通道
  • 电流：2x 4 … 20 mA DC
    （1 kΩ，30 V DC 时）
  • 电压：2x 0 … 10 V DC
    (5 kΩ min.)
  • 状态警报：4 个 SPDT 继电器
  • 频率：2 x 0 - 5 kHz
  • RS232

精度



精度

± 0.5 % ... 1.0 % 的流量，
用于流速大于 0.3 m/s (1 ft/s)
± 0.0015 ... ..0.003m/s (±0.005 ...0.01 ft/s),
速度小于 0.3 m/s (1 ft/s)时

批处理重复性

流量的 ± 0.15 %，
用于流速大于 0.3 m/s (1 ft/s)
± 0.0005 m/s (± 0.0015 ft/s),
速度小于 0.3 m/s (1 ft/s)时

数据刷新频率

5 Hz 时

额定工作条件



防护等级

IP66 (NEMA 7)

液体温度


  • 标准型

-40 ... +120 ºC (-40 ...+250 ℉)

  • 可选

-40 ... 230 ºC (-40 ...450 ℉)

环境温度

-18 - +60 °C

设计



外形尺寸

见SITRANS F US外夹式“系统信息与选型指南”

重量

见图

电源电压

90 ... 240 V AC, 50 ...60 Hz., 30 VA 或
9 ... 36 V DC, 12 W

显示与操作



数据存储器

1 兆字节

显示

128 x 240像素LCD背光

键区

33键的触摸键盘

可选语种

英语、西班牙语、德语、意大利语、法语

认证



FM 和 CSA 等级
  • 变送器

XP Class I, Div 1
D-I Class II, Div 1
N-I Class I, Div 2
S Class II, Div 2

  • 传感器

I.S. Class I, II, Div 1

CE

EMC 指令 2004/108/EC
LVD 指令 2006/95/EG
C-TICK

C-TICK



ATEX 等级
  • 流量变送器：
    Ex II (1) G [EEx ia] IIC
    Ex II 3 (1) G EEx nC [ia] IIC T5
    Ex II 2 (1) G EEx d [ia IIC] IIB + H2 T5

  • 传感器：
    Ex II 1 G Ex ia IIC T5

INMETRO 等级( 巴西 )
  • 流量变送器：
    [BR-Ex ia] IIC
    BR-Ex d [ia IIC] IIB T5

  • 传感器：
    BR-Ex ia IIC T5

IECEx

待定

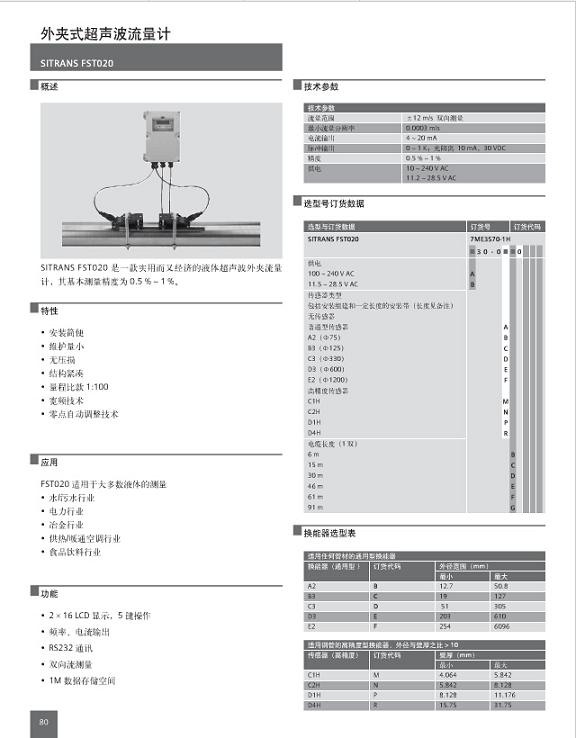

Overview

SITRANS FST020 可实现可靠的流量测量，与其他夹装式超声波流量计相比，费用更低。大多应用中，流量精度为 ± 0.5 % ~ 1.0 %。

Benefits

  • 易于安装，不需切割管道或中断流量
  • 维护费降低，外部传感器无需定期清洗
  • 无可动部件，免于磨损或淤塞
  • 没有压降和能力损失
  • 结构紧凑，集成设计，降低安装成本
  • 量程比宽
  • 可选的 WideBeam 技术确保高性能。
  • ZeroMatic Path 无需中断流量即可自动设置零点，并消除零点漂移。

Area of application

SITRANS FST020 可用于大多数清洁流体的应用中，包括：

  • 水/废水工业
    • 饮用水
    • 污水，流入和流出
    • 处理水，淤泥
  • 化学工业
    • 次氯酸那
    • 氢氧化钠
  • HVAC 和能源工业
    • 冷却液流量
    • 燃料流量
  • 过程控制系统
    • 化工
    • 制药

SITRANS FST020 流量计并没有经过危险区域认证。

Design

  • 壁装 IP65 (NEMA 4X)，聚碳酸酯结构
  • 仅单通道型

Functions

  • 2x16 集成文字显示器和 5 键的键盘用于安装菜单和数据显示
  • 脉冲频率输出
  • 通信功能包括 VT100 RS 232（带一个 DB9 连接器）、Modbus RTU 和 BACnet MSTP
  • 累加器“启动-停止”控制线
  • 远程PC安装菜单
  • Zeromatic Path 自动设置为零
  • 双向流量操作
  • 1 MByte 数据记录，可存储地址和数据
  • 菜单语言为英语、西班牙语、德语、意大利语和法语

Technical Specifications

输入



流量范围

± 12 m/s (± 40 ft/s), 双向

测量灵敏度

0.0003 m/s (0.001 ft/s) 不受流速影响

数字量输入



累加器保持

光学隔离二极管

输入电压:2 … 10 V DC

累加器复位

光学隔离二极管

输入电压:2 … 10 V DC

输出



电流
  • 4 ... 20 mA（隔离）
  • 10 到 30 V DC 外部供电

继电器
  • 可编程，C 型，250 mA
  • 30 V DC
  • 最大 3 V A

脉冲 1)
  • 10 mA 光学隔离晶体管
  • 最大 30 V DC

精度



精度

用于流速 ≥ 0.3m/s

  • 4 … 20 mA

流量的 ± 1.0 % ~ 2.0 %，

  • 脉冲，继电器输出

流量的 ± 0.5 % ~ 1.0 %，

批处理重复性

± 0.15 %

零漂

速率的 0.1 %；0.0003m/s

数据刷新频率

5 Hz

额定工作条件



工作温度

-10 … +50 °C (14 … +122 °F)

存储温度

-20 … +60 °C (-4 … +140 °F)

防护等级

IP65/Type 4X/NEMA 4X

设计



重量

1,4 kg (3.0 lbs)

尺寸 (W x H x D)

175 x 235 x 92 mm
（6.89 x 9.25 x 3.62 英寸）

外壳材料

聚碳酸酯

电源

100 ~ 240 V AC @ 15 VA 或
11.5 ... 28.5 V DC @ 10 W

认证



未分类地点

UL
ULc

分类地点



CE

EMC 指令 2004/108/EC
LVD 指令 2006/95/EG
C-TICK
