GV998多制式高级模拟/数字电视信号发生器

添加时间:2009-5-14 编辑:泰亚赛福 阅读:

  • 产品名称:GV998多制式高级模拟/数字电视信号发生器
  • 产品定货号:ME-27063-00
  • 产地:德国
  • 推荐:

GV998多制式高级模拟/数字电视信号产生器
    GV998 是PROMAX推出的高级模拟/数字电视信号产生器。在模拟模式下该仪器和GV898+具有同样的性能,是一款非常灵活的多制式、多标准仪器。在数字模式下,该仪器提供了MPEG-2格式的码流(Transport Stream)输出,是制造、检测和维修各种数字电视接收机的理想选择。
    GV998的输出信号完全符合DVB(DVB-PI)规范,能应用于QAM、QPSK和COFDM数字调制器。
    GV998带有外部音频/视频模拟输入端子。这些信号能转换到CCIR 656和I2S格式,并和标准图案多路复用,然后进行MPEG-2编码并产生码流输出。该仪器采用微处理器控制,处理各种用户界面和内部电路。此外,GV998能够改变传输数据流的格式,并可用电脑进行控制。
· MPEG-2测试信号,SPI或ASI格式
· 测试信号包含有效的音频和视频节目l
· 外部模拟和数字音频/视频输入l
· 活动MPEG-2视频图案产生器
· MPEG台标图案l
· RS-232遥控操作l
· 多标准多制式国际线路模拟电视信号l
37种测试图案
· 可编程的TS传输流比特率²
· 4:3和16:9格式²
· 所有图案都可附加电子园²
· MPEG-2台标图案²
输出
· RF射频²
· YPbPr²
· TS MPEG-2²
· RGB²
· S-VHS S视频端子
· SCART 插座²
· 同步脉冲²
· 复合视频²

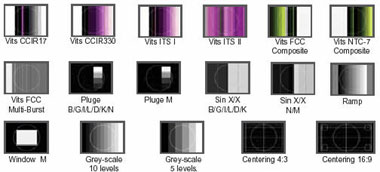

图示:

规格


制式和标准
PAL
B/G/D/K/I/M/N
SECAM
B/G/D/K/L
NTSC
M
视频载波
分辨率
50 KHz
调谐
频道或频率(CCIR/STDL/OIRT/FCC)
测试图案
37个
前面板输出
射频
频率范围
35 到 900 MHz
输出电平
80 dBµV ,衰减60dB,1 dB步进
调制方式
残差边带调制
复合视频
75Ω,1 Vpp,正极性,BNC连接器
MPEG-2

SPI
ASI
输出
TS并行口
TS串行口ASI
比特率
MPEG为VBR,TS为CBR
视频
ISO/IEC 13818-2 MP@ML
DVB-ASI EN/ISO/IEC 13818-1

声音
ISO/IEC 11172-3 (MPEG 音频)
1/2层 – 44.1KHz
后面板输出
黑脉冲
75Ω,负极性,BNC连接器
RGB
75Ω,0.7 Vpp,BNC连接器
YPbPr
0.7 Vpp,BNC连接器
S-VHS
75Ω,1.3 Vpp(lum.) - 0.3 Vpp(crom.)
同步
CS,行脉冲,场脉冲
SCART
彩色台标
2个独立的,位置可选,模拟和MPEG
图文电视
索引页和4个数据页,4种语言
声音
Mono单声道
AM-FM-NICAM调制
双声道立体声Zweiton
B/G/D/K/M标准
双声道立体声NICAM
B/G/L/I/D/K标准
输入
视频和音频
PDC
节目传送控制
制式
PAL B/G/I/D/K,开/关可选
目录
可选开始(START),停止(STOP)和暂停(PAUSE),日期,时间,国家
VPS
制式
PAL B/G/D/K,开/关可选
目录
可选开始(START),停止(STOP)和暂停(PAUSE),日期,时间,国家
WSS
宽屏幕信号
制式
PAL B/G/I/D/K
目录
4:3、14:9和16:9格式,8种组合
电源
市电
110-125-220-230/240V AC ± 10%,50-60 Hz
功耗
40 W
机械特性
尺寸
288×102×307 mm(宽×高×深)
重量
5.8 kg


产品名称产品简介产品编号
GV998多制式高级模拟/数字电视信号发生器ME-27063-00
