500MHz,80通道基于USB口逻辑分析仪

添加时间:2009-8-17 编辑:读取中…… 阅读:

  • 产品名称:500MHz,80通道基于USB口逻辑分析仪
  • 产品定货号:ME-34006-00
  • 产地:中国台湾
  • 推荐:

500MHz,80通道基于USB口逻辑分析仪

产品介绍
LA4000,5000系列逻辑分(中、英文软件)
特点
    LA-4000,5000系列逻辑分析仪给用户提供了高品质,高性能价格比的产品,完全取代要花费大价钱所购买的台式逻辑分析仪的性能,它有很高的采样时钟,超高的数据存储深度,复杂的触发条件,高可靠性及质量。因为我们的逻辑分析仪是基于PC的,很多功能计算机已具备,象显示器,CPU,键盘,和磁盘驱动器。所以用户没必要花费很多的钱购买昂贵的台式逻辑分析仪。
配最新USB2.0适配器
LA4000,5000系列的技术指标
型号
LA-5540
LA-5580

LA-55160

注释
外时钟
8个通道0 ~~~ 80MHz
从通道D32~~39为外时钟触发通道
频率
500MHz/24通道1Hz~~250MHz/40通道
500MHz/48通道1Hz~~250MHz/80通道
500MHz/96通道1Hz~~250MHz/160通道
40/80/160通道
记录长度
512K/24通道256K/40通道
512K/48通道256K/80通道
512K/96通道256K/160通道
40/80/160通道
通道数
40通道
80通道
160通道
逻辑 POD盒
触发电平
16级触发电平40 通道
16级触发电平80 通道
16级触发电平160通道

触发限定
&n bsp;   8个通道

图形发生器
0 ~~ 50MHz ( 0 ~~ 100MHz 速率 ) (选件:1000元)
选件
门限电平
-6.4v- 6.4v
(3个设置)
-6.4v- 6.4v
(6个设置)
-6.4v- 6.4v
(12个设置)
50mv 每步变化
输入带宽
100MHz
100MHz
100MHz
100MHz
输入阻抗
200Kohm<=5pF

输入电压
± 150v



支持电源
DC 5V/2.5A 电源
DC 5V/5A电源
DC 5V/10A电源
输入通用
与PC接口
并口/USB1.1/USB2.0
并口/USB1.1/USB2.0
并口/USB1.1/USB2.0
EPP/BPP
重量
1.8KG
2.5KG
4.0KG

尺寸
210mm*250mm*70mm
210mm*250mm*70mm
210mm*250mm*70mm

价格
主机:24000 配件:2800
主机:32000 配件:5800
主机:66800 配件:11200


型号
LA-4240
LA-4280
注释
外时钟
8个通道0 ~~~ 80MHz

频率
200MHz+100 MHz /32+16通道100MHz/40通道
200MHz+100 MHz /32+16通道100MHz/40通道
40/80通道
记录长度
64K/16+8通道32K/40通道
64K/32+16通道32K/80通道

通道数
40通道
80通道
逻辑POD盒连接
触发电平
16级触发电平40通道
16级触发电平80通道

触发限定
8个通道

图形发生器
0 ~~ 50MHz ( 0 ~~ 100MHz 速率 )
(选件:1000元)
选件
门限电平
-6.4v- 6.4v
(3个设置)
-6.4v- 6.4v
(6个设置 )
50mv 每步变化
输入带宽
60MHz

输入电压
±150v
±150v
输入通用
支持电源
DC 5V/2.5A 电源
DC 5V/5A 电源

与PC接口
USB1.1/USB2.0
USB1.1/USB2.0
EPP/BPP
重量
1.8KG
2.5KG

尺寸
210mm*250mm*70mm
210mm*250mm*70mm
合金铝壳
价格
主机:14000 配件:2800
主机:19980 配件:5600

软件操作界面
功能简介
逻辑分析仪的操作面板软件可以是:WINDOWS98,WINDOWS2000/XP
高速采样可达500 MHz.
每通道的采样深度最高可达 512K ,简单的处理,存储深度越深越好。
连续可调的前/后触发位置, 在触发点周围有很大的存储缓冲区,存储深度可达512K,触发通道可达到160通道。
高阻抗的电容(200Kohm by 3pf),在测试电路的情况下,使干扰减至最小。
可变的门限电压。
有直到12个不同的逻辑阀值变量在 -6.52 和 +6.12伏电压下工作。同时有多种门限电压类型选择,象 TTL, ECL, 3V 逻辑, CMOS,或 RS-232 。
外部触发输出,使用这种方法可触发其它仪器,象示波器 。
状态显示.
时序显示 .
(状态,时序)混合显示模式.
100 MHz的数据带宽.
八条高速外部时钟输入均可组成多种采样时钟。
用一根探头可同时捕捉状态或时序波形。
有采样速率高达每秒100M点图形发生功能,作用于 16 到 160 通道。
复杂的触发功能意未着用户捕捉他所想要的数据
    逻辑分析仪能够捕捉数据对用户来说是重要的, 它的复杂的16级触发允许用户在数据缓冲区中随意设置触发点,深的数据缓冲区允许用户捕捉512K的采样数据。当一个错误条件被触发时,用户需要观察顺序事件中发生的问题,对于大的缓冲区是非常重要的。
    LA4000,5000系列的逻辑分析仪有很长的数据缓冲区,而其它的逻辑分析仪则很短的缓冲区,1K或8K的存储深度,因而很可能捕捉不到。大的缓冲区不但可捕捉大量的数据,而且可以精确定义连续可变的前后触发位置。
深的数据缓冲区帮助用户捕捉所需要的任何事情
    LA-4000, 5000系列逻辑分析仪给用户提供一个很大的缓冲区,这样用户能在触发点周围触发大量事件,有时对用户来说想查明触发位置的准确事件是困难的,而我们的系统,用户无需要了解触发的准确位置,因为LA-4000系列逻辑分析仪具有很长的存储缓冲区保存触发内容。
    当捕捉很多的事件是,长的数据缓冲区就能做到,而短的缓冲区可能就要丢掉,同样在超出存储空间的请况下,用户可通过提高采样速率得到更详细的内容。
借助PC机强大的功能
    基于PC的仪器提供非常熟悉的接口,因为仪器使用PC机,所以通过电缆或通讯软件传输数据到PC机进行分析就是很正常的,加上图形发生器,LA-4000,5000系列就变成两台仪器于一身,另外基于PC仪器的优点还在于它不需要大的花费,硬件不用生级,仅靠软件升级即可,而软件升级是免费的,通过 BBS或Web下载。
    经过软盘或 modem. LA4000,5000系列充分利用大的采色显示器显示更多的数据,依靠显示硬件,显示器上 能同时用不同的颜色显示 24, 32, 40或更多的通道,但还有足够的空间显示系统参数, 用户只需用键盘输入数据,无需用旋钮和多层菜单。
    任何参数的改变都是非常快捷的,它们根据采样缓冲区的数据变化而不断更新屏幕显示波形,所以,LA4000,5000系列逻辑分析仪容易使用,直观和易学。
强大的图形发生器功能(选件)
    LA-4000系列提供一个选件,即100M图形发生器,8至 160通道均可用于图形发生器,而其余通道仍可用于逻辑分析仪。
    数据通道也能同时用作逻辑分析仪,图形发生器产生的数据可来自应用软件,或用户自己编辑的文件,也可通过逻辑分析仪捕捉。
大容量存储器帮助用户捕捉所需要的一切数据
    LA4000系列有一个大的存储空间,这样用户能在触发点周围触发大量的事件,有时对用户来说想查明触发位置的准确事件是困难的,用我们的系统,用户无需要了解触发的准确位置,因为LA4000逻辑分析仪具有很长的存储缓冲区保存触发内容,当然用户在捕捉长的触发事件时会造成其它的分析无法进行,或在超出存储空间情况下,用户可通过提高采样速率得到更详细的内容。
灵活配置通道数及内存变化
    LA5000系列逻辑分析仪可配置通道数,存储深度,速度,这些都可以通过软件进行选择.
例如:LA-5580-256K 有如下选择:
采样速率
通道/内存
500 MSa/s
32通道. (16 @500Msa/s @512k 和 16@125MSa/s @128k)
250 MSa/s
48通道. (32 @250Msa/s @256k 和 16@125MSa/s @128k)
1 Sa/s 到 100MSa/s
80通道. (80 @1 Sa/s-100MSa/s @128k)
外部
80通道. (80 @DC 到80MSa/s @128k)

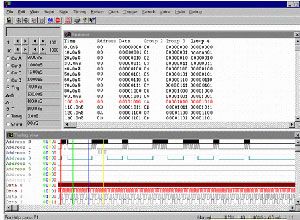

用户很容易使用 Windows界面观察和控制数据

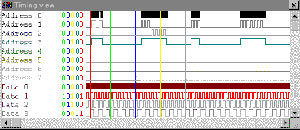

时序窗口
    采集的数据作为时序波形来显示,每一个通道都能定义为自已喜欢的颜色和通道名称,也能观察每个游标的数值和滚动条的数值,显示窗口能被缩放,或在窗口中显示几个采样波形或整个数据缓冲区的波形

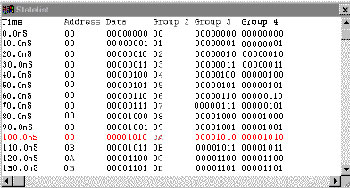

状态窗口
    采集的数据用数字格式以组的方式进行显示,[ASCⅡ码,二进制,八进制,十六进制,十进制或用户自定义字符 ],采集的数据组成用户自定义的数组
游标控制和设置
    游标的当前位置显示在右侧窗口内,选择特定的游标,或显示窗口然后单击箭头能精确改变游标的当前位置。 游标也能用鼠标单击光标并且拖动光标而快速重新定位。该位置对于触发点即绝对又相对,能用时间单位或数据采样数字显示。

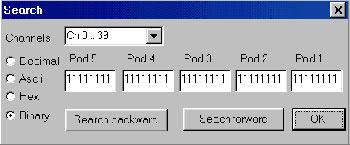

搜索
    用搜索功能通过采集数据进行分类是非常容易的,用户能确定一种搜索模式,包括“ 任意”显示的基址数的模糊位,然后可单击“向前 Forward”按钮或“向后Backwards”按钮进行搜索查找。

文件保存/输出
    保存的数据文件为以后的观察或与其他工程师共享,甚至数据能以CSV格式输出到其它程序,象 mathcad, excel, word 等等。 屏幕上的图像能粘贴到 windows 兼容的程序上例如: word, excel 等等
最新选件:USB口适配器
    用户也能连接 LA-4000 ,5000系列逻辑分析仪到台式机或笔记本电脑的USB口上。
1. 允许LA4000,5000系列逻辑分析仪通过适配器连接到台式机或笔记本电脑的高速USB口上。
2. 兼容所有 40 和80通道的 LA-4000系列的逻辑分析仪 。
3. 通用的电源 (90-240V, 47-63Hz)
4. 现在只提供 兼容win98/98se/me和win2000的软件

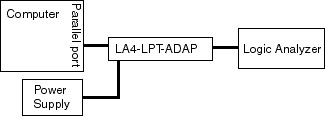

最新选件: 并口适配器
    用户也能连接 LA-4000,5000 系列逻辑分析仪到台式机或笔记本电脑的高速并口上。
1. 允许LA4000,5000系列逻辑分析仪通过适配器连接到台式机或笔记本电脑的高速并口上。
2. 兼容所有 40 和80通道的 LA-4000系列的逻辑分析仪 。
3. 通用的电源 (90-240V, 47-63Hz)
4. 现在只提供 兼容win95/98的软件 ,将来会提供支 持Win2000/XP的软件.
5. 支持 EPP, 4 位和 8位并口通讯方式。
逻辑分析仪: 测试夹
    LA4000, 5000逻辑分析仪备有全套的彩色测试夹和连接线,测试夹头部由二个钢针构成非常坚硬,并能变化为各种尺寸和形状,这种精密的测试夹,能测试连接密度非常高的IC,或者表面连接非常困难的测试,测试线能连接测试夹的两端,如图:

逻辑分析仪:连接线
    连接线是逻辑分析仪和每个测试夹之间的连线,或是直接连接到测试电的线。每个数据通道都提供一根线,地线有两根,每根线大约10英寸长,线每端都有一个连接插头,线的一端插入逻辑分析仪的连接处,另一端连接测试夹或直接插入被测电路
逻辑分析仪连接件: 数据( Pods)驱动
    逻辑分析仪包括完整的数据(Pods)驱动, 每个数据(Pods)驱动有八个针, 13.5扁平电缆一端连接逻辑分析仪主机,一端连结数据(Pods)驱动,数据(Pods)驱动,有八个插针,每个插针可连接测试夹。有若干组数据(Pods)驱动是一个缓冲区,同 100MHz 的数据带宽。 上图为尾部观测,下图为旁边观测。
过压保护
    逻辑分析仪输入的电压承受 +/- 120V 的电压. 不同于其它逻辑分析仪, LA4000,5000系列逻辑分析仪如果偶然接错了针,那么它是不大可能损坏设备的。
