CA6116多功能电气安装测试仪

添加时间:2010-9-13 编辑:X059 阅读:

  • 产品名称:CA6116多功能电气安装测试仪
  • 产品定货号:ME-06155-00
  • 产地:法国
  • 推荐:
人体工程学设计

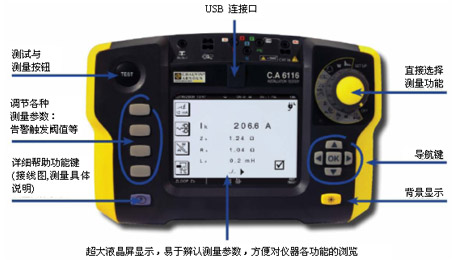

    测试仪机身采用坚固外壳设计,界面紧凑,重量轻巧,C.A6116测试仪的人体工程专业设计,便于快速上手和高效操作。
    其超大背光液晶显示屏非常易于读数。主面板上的旋钮开关便于直接选择测试功能。大量声音提示与图形信号,可以非常方便地按照各种标准,对测量结果做出快速判断。
    端口分别标上各色标志,易于接线。附有舒适背带,可腾出双手进行测量。


显示

显示区域可以得到各种必要的测量结果的概览。


应用领域

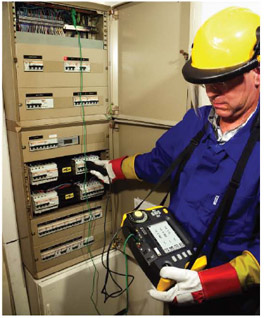

在居民用电,工/商业用电等环境,C.A6116可以用来检查电气安装是否符合相关的应用技术标准。
不论测试何种类型(居民用电设备,供电局设备或工业设备等)。这个核查工作都应强制执行,以保证电气安装不存在任何危险性。
C.A6116是非常理想的测试电气和确认安装的工具

包括:

全新安装设备的初始电气测试
线路改进后的重新测试
电气安装的定期测试
电气安装的维护和故障排查
C.A6116可以对各种电气安装进行符合欧洲标准及国标GB16895系列标准规定的测试,避免各种风险与错误。
C.A6116符合全新的国际标准EN/IEC 61557(国标GBT18216系列等同)。对于电气安装测试仪器来说,是一个非常高的要求。


有效的帮助键功能和安全保障

C.A6116具有帮助键,说明清楚详细。对于专业人士和初学者都非常有帮助。
对于每个类型的测量,都有专门的帮助说明,提供接线向导与测量结果的说明。
为了提高安全性,如果仪器接线不正确或出现危险的电压,C.A6116会发出报警信息提示使用者。


多种应用功能

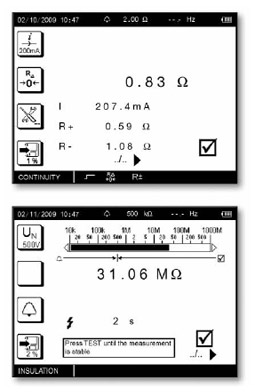

连续性测试

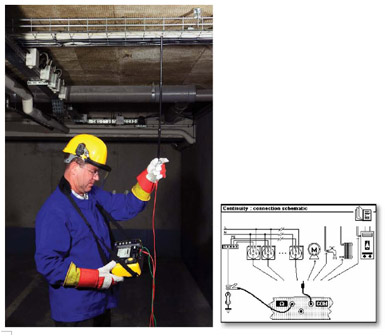

这个测量的目的是检查接地线PE(将各类故障电流导入大地回路中)的电阻。这个电阻必须小于电气安装指定的限值,通常来说2Ω,这个值显示在屏幕的上方。
根据测试要求,C.A6116使用最小200mA的电流和4到24V的空载电压进行测试。

绝缘测试

    这个测试可以用来检查绝缘电阻的值大于电气安装标准指定的最小值(测试火线与火线之间或火线与地线之间的绝缘性能)。
    C.A6116提供5种不同的测试电压:50/100/250/500/1000V,可以适用于各种类型的安装测试(ELV,低电流安装,住宅设施,工业现场)
默认情况下,绝缘测试使用500V测试电压,报警限值为0.5MΩ。


接地测量

正确的接地能够保证人员安全并确保雷电或故障电流发生的设备安全。这个测量进行时,始终都应将测试设备断电。
有很多种设置接地测试的方法,取决于:
-中性线系统的类型
-电气安装的类型(住宅,工业,市内,农村等)
-是否能够切断电源
C.A6116可以用于各种类型的接地测试:不论测试设备是否断电,不论是否使用辅助测试桩。

3P接地测量

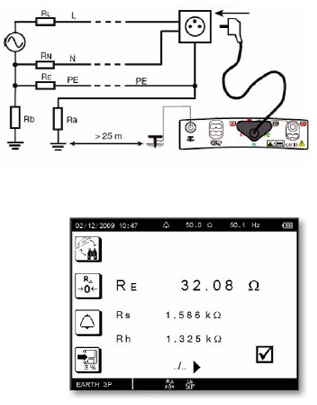

    3极法接地电阻测量使用2个辅助测试桩(也就是众所周知的62%法)对接地进行评估,测量得到一个精确的接地电阻值。由于这种方法必须使被测设备断电,所以对于没有连接到输配电网络的设备来说3极法是唯一可用的测量方法。
    测试导线连接之后,就可以非常方便地进行操作。只需要将旋转开关选择RE 3P,按下Test按钮并读取测量结果。
用户可以选择两种测试模式:快速测试或专家模式。
专家模式中,同时测量辅助测试桩的电阻,以及RS和RH。


不断电的接地测量(Ra)

    与3P接地测量结果等价,而上电时进行接地测试可以节约很多时间;不需要断开接地导线而只需要一个辅助测试桩(S)。
另外,这种方法某种程度上更确保了人员与设备的安全,因为原接地导线并没有断开。

仪器提供两种模式:

-使用低电流(6.9或12mA)测量可进行无跳闸测试,测试设备使用30mA RCD保护开关。
-使用高电流测量(TRIP模式)提供更大的测量精度,并可计算在接地线发生短路时的故障电压(Ufk),根据SEV3755标准定义。


不断电的选择性接地电阻测试(Ra Sel.)

    如果一个接地系统由多个并联的接地桩组成(TN-型安装方式),可以使用一个电流钳(可以作为附件购买)进行选择性的接地电阻测试。这个不断电的选择性接地测试功能使用户可以选择并联接地桩的其中一个。并精确测量其接地电阻值,无需将其从接地网络中断开。

    要确保测量的高精度,”Ra Sel”测量只能在TRIP模式下(大电流测量模式)使用,所以此功能无法修改测试电流的大小。


线路阻抗(Zi)

Zi测量可以反映相-中线回路(L-N)或相-相之间(L-L)的阻抗大小,也可以用来计算短路电流,以测试电气安装的保护系统(保险丝或RCD保护)。
这种测量必须在TRIP模式下(大电流)进行以保证测量的精度。
接线的方式不仅可以使用标配的三线制主测试线,也可使用分离的导线来测量电气柜中的线路阻抗。


回路阻抗

Zs测量反映了相-接地回路(L-PE)上的阻抗。

通过这种测量,可以:

- 快速测试TT型接地系统的电气安装的情况,无需设置辅助测试桩。
-计算短路电流,判断TN型电气安装中RCD保护器的电流类型。这种类型的测量无法使用在IT型电气安装中,因为该类型的电源变压器存在很大的接地阻抗或都该电气安装完全与大地绝缘。

    默认情况下,Zs回路的测量在没有30mA RCD跳闸保护下进行(测试电流12mA),报警门限为100Ω。另外,由于仪器具有自动判断辅助测试桩(S)和电流钳的设计。将开关旋到Zs位置也提供了上电状态接地电阻测量功能(Ra和Ra Sel).

多种应用功能

回路阻抗(Zs)

与默认的12mA测试模式相同,本仪器同样含有:
-使用6mA或9mA电流无跳闸测试模式,因此可以保证电气安装的RCD保护器不会因为高的故障电压而跳闸。
-使用大电流测试模式(TRIP),以获得更精确的测量结果。
要计算短路电流IK,C.A6116允许用户选择参考电压Uref;测量到的电压(ULN),规定的标准电压(220V)或规定的新标准电压(230V).

剩余电流断路器RCD测试


C.A6116可以用作三种类型的测试:

脉冲模式:测量跳闸时间
步进模式:测量跳闸时间和精确的跳闸电流
无跳闸测试:当漏电流低于跳闸限值时,检验RCD无跳闸,如I△n/2.
RCD测试可以用来计算故障电压Uf,如:Uf=Zs×I△n
为了在步进模式中进行这个测试,选择开关必须选中I△N。
在脉冲模式汇总,开关则应选择△t.
测量时可以对仪器设定各种参数;

RCD测试量程

RCD类型:STD(标准),S或G(这种类型测试仅使用测试电流2I△N)
测试信号的波形
步进模式中 激活/禁用 电压蜂鸣器
脉冲模式中 激活/禁用 报警

电源和谐波

C.A6116可以用来进行电源检测,对于电气安装相关的一级电能质量分析来说非常有用。
电源检测时,将选择开关中W,此时可以观察到对应的电压和电流曲线
C.A6116测量并显示谐波可达到50次。
模拟显示THD-F和电压值,同时显示所选中的那一行的频率名称及振幅。
在这种模式下,用户可以选择FFT分析,对电流,电压进行分析,并显示线性或对数标尺。


数据处理软件

ICT软件,专为电气安装测试仪开发,可以用来快速简单地分析C.A6116的测量记录。
作为测试仪的标配之一,这个软件拥有如下功能:
数据导入
为仪器设定参数
自定义测试流程,并输入到仪器中
打印测试报告

案例1:

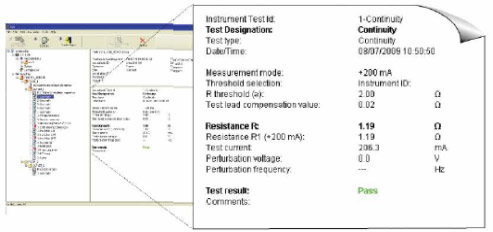

    在软件界面的左手边,菜单以树形结构对于仪器中的数据以及测量的流程进行清晰定义(用户,地区,测量类型等)这一部分显示区域对应了相关测试,表明了主要测试的结果,不论何种测试,这个结果都会明确显示。


案例2:

测量流程的显示树形示树形结构


案例3:

按照IEC 60364-6
标准生成测试报告


DATAVIEW软件

使用C.A6116所进行的测量同样可以使用DataView整合专业分析软件进行处理。
Dataview能自动辨认与电脑连接的设备类型,并启动对应的软件菜单。
这个菜单,以树形结构,使用户可直接访问仪器中所记录的数据,设置,等等。
DataView.含有大量的报告模板,可以帮助用户快速地按照应用标准进行报表制作及打印……
用户也可以按要求自定义报告模板并保存在软件中。

附件:

C.A6116提供各种可选购附件:
安全导线,三线主测试线或三线安全测试线,测试探棒,鳄鱼夹等。
标配含携带包,包括手腕带以及4端固定背带(可以腾出双手进行测量)。



电气技术指标
绝缘
额定电压
Utest 50/100/250/500/1000V DC
量程/分辨率/精度
0.01到2GΩ/1kΩ到MΩ/±(5%的测量值+3位)
接地

3P接地

量程/分辨率/精度
0.05到4kΩ/0.01Ω到1Ω/±(2%的测量值+2位)
其它
辅助测试桩电阻测量(最大为40kΩ)
带电接地测量

安装电压/频率
90到550V/15.3到17.5Hz-45到65Hz
1P接地

大电流测量模式-带跳闸(TRIP)
测试电流:5A
量程/分辨率/精度
0.1Ω到3,999Ω/0.01到1Ω/±(5%的测量值+2位)
不带跳闸模式(NO TRIP)
测试电流:6mA-pmA-12mA(默认)
量程/分辨率/精度
0.2Ω到3,999Ω/0.01到1Ω/±(5%的测量值+3位)
1P选择性接地

量程/分辨率/精度
0.20到3,999Ω/0.01到1Ω/±(10%的测量值+10位)
RCD测量

安装电压/频率
90V到500V/15.3Hz到17.5Hz/45Hz到65Hz
I△n
10/30/100/300/500/650/1,000mA或可变电流-单步模式脉冲模式测试
无跳闸测试
0.5I△n?? 持续时间:1,000ms或2,000ms
测量跳脱时间
0.5I△n/2I△n(可选择)/5I△n
步进模式
0.31I△n到1.06I△n步进3.3%I△n
连续性

测试电压/I额定
9.5VDC/1>200mA到39.99Ω和12mA到399.9kΩ带蜂鸣器
量程/分辨率/精度
0Ω到399.9kΩ/0.01到100Ω/±(1.5%的测量值+2位)
回路阻抗(Zi和Zs)

大电流测量模式-带跳闸(TRIP)
测试电流:5A
量程/分辨率/精度
0.1Ω到4,000Ω/0.01到1Ω/±(10%的测量值+5位)
无跳闸模式(仅Zs)
测试电流:6mA-9mA-12mA(默认)
量程/分辨率/精度
0.2Ω到4,000Ω/0.01到1Ω/±(10%的测量值+5位)
计算短路电流
0.1A到40kA
其他
测量电阻以及感性分量Zs和Zi
电流
5mA到19.99A(MN77电流钳)/5mA到19.99A(C177电流钳)
/20mA到200A(C177A电流钳),电流测试最小1mA(可用MN&C177连接到仪器)
电压
0到550V AC/DC
频率
DC/15.3-500 Hz
活动电源
0到110kW单相-0到330kW三相

同步显示电压和电流波形
谐波
电压和电流波形/谐波0到50次/THD
相序
20到550VAC
其他参数

显示
大型5.7"背光显示屏,320×240分辨率
存储/通讯
使用USB进行数据传输和报告生成
电源
可充电电池
尺寸/重量
280×190×128mm/2.4kg
防护等级
IP53
电气安全性
IEC61010-1-600V CAT III-IEC 61557


标配:

    C.A6116测试仪标配含:1根USB通讯线,1个3线制主测试导线.1个三针导线/三个安全导线,3个测试控棒(直径4mm),3个鳄鱼夹,2个直/弯安全导线(3m),远程控制探棒,主电源包,手腕绑带,舒适的4点固定背带,便携包,数据输出软件,5个安全连接端子和5国语言操作说明一本。

C.A6116(欧洲版) P01145450 C.A6116(中国版) P01145450C
C.A6116(英国版) P01145450A C.A6116(美国版)P01145450D
C.A6116(意大利版) P01145450B
15m接地套件(红/蓝/绿) P01102017 DataView P01102058
50m接地套件P01102021 电池组P01296024
100m接地套件P01102022 USB连接线P01295293
1P 30m 黑色接地套件P01102018 PA30W主电源包P01102057
C177电流钳P01120335 屏幕保护腰P01102094
MN77接地套件P01120460 工具包P01298056
连续性测试棒P01102084
