PV-600A投影测量仪

添加时间:2009-10-12 编辑:07021 阅读:

  • 产品名称:PV-600A投影测量仪
  • 产品定货号:MC-23003-00
  • 产地:日本
  • 推荐:
PV-600A投影测量仪
    为该系列中最大的机型,能够实现直径120mm工件的整体投影。最适合于进行投影描绘、轮廓形状确认等比较检查。搭载有200*100mm载物台,可以用来观察各种各样的工件。
规格
投影像:倒立像
旋转投影屏   有效直径:Æ600mm
              玻璃:微粒磨沙玻璃
              旋转角度:±3600
角度显示:游标刻度
读取:1
机械装置:微调、锁紧
十字线:实线
投影镜头:    放大倍率: 5X,10X, 20X,50X,100X
固定:螺纹口
倍率精度      透射:标称倍率的±0.1%以下
              反射:标称倍率的±0.15%以下
工件的最大高度:请参照投影镜头L1的尺寸
照明(透射):24V,150W卤素灯泡(No,512305),内置远心照明、吸热滤光片、冷却风扇、2档(HIGH/LOW)亮度切换、彩色滤光片可并用
照明(反射):24V,150W卤素灯泡(No,512305)内置吸热滤光片、可以调节聚光效果的双灯式斜反射照明装置(5X,10X,20X)、冷却风扇、2档(HIGH/LOW)亮度切换
对焦:载物台升降实现
      手动
X,Y计数器      最小读数值:0.001mm(外置计数器)
电源:AC100V,110V,120V,220V,240V外部切换50/60Hz电源2m
主机重量:约250kg
最大功率:约650W
从镜头一侧看,工件与投影像只上下反转,从载物台上看到的移动方向与投影的移动方向为上下左右相反。

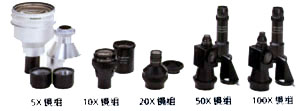

投影镜头(镜头为任选部件,请从以下选择)


货号


视场直径(mm)


L1(mm)
L2(mm)
D(mm)
使用载物台
()内为反射照明时

使用载物台
319-109
319-225-1
319-109
319-225-1
5X镜头
172-371
120
140
57(12)
114
10X镜头(标准附件)
172-384

60

182

37(37)

114
20X镜头
172-385
30
257
37(37)
114
50X镜头
172-372
12
76
——
34.4
100X镜头
172-373
6
76
——
26.6
*()内为反射照明时。
* 各镜组中包括照明用聚光透镜
* 采用透射照明时,若使用5X镜头,将会有部分视场被遮住。
* D为透射照明的情况。

产品名称产品简介产品编号
PV-600A投影测量仪为该系列中最大的机型,能够实现直径120mm工件的整体投影。最适合于进行投影描绘、轮廓形状确认等比较检查。MC-23003-00
