DSO25216单通道频谱分析仪

添加时间:2009-8-17 编辑:泰亚赛福 阅读:

  • 产品名称:DSO25216单通道频谱分析仪
  • 产品定货号:ME-33002-00
  • 产地:中国台湾
  • 推荐:
DSO25216单通道频谱分析仪
    DSO25216是:2通道示波器+16通道逻辑分析仪+125MHz频谱仪+7位数字频率计四合一仪器
特点:
    DSO-25216包括双通道数字存储示波器+十六通道逻辑分析仪+双通道频谱分析仪+7位频率计,可连接台式计算机或笔记本电脑,每个通道(包括逻辑分析仪通道)都具有250MHz/秒的采样速率,和128K的采样存储深度,具有先进的触发和通过/失败测试及其它许多高级测量功能。它是一款真正高档的综合虚拟仪器,且性价比极高.与惠谱HP546XX系列台式机功能类似,性能超群,而价格仅是它的1/8。
DSO25216详细介绍
    DSO-25216系列混合信号数字存储示波器(三合一,中英文界面) : 20GS/s等效采样,250MHz实时采样速率,采样速率从1Hz/秒到20GS/秒,通过软件可调 。 测量带宽80MHz ,用数学插值计算提高带宽。(其它竞争产品无此功能)通过计算机并口或USB2.0口选件连接台式计算机或笔记本电脑。 最大128K存储深度。 多种先进触发方式。 采集和通道参数能自动设置。 带125MHz或200MHz的频谱分析仪功能/FFT。带16通道250MHz/秒逻辑分析仪。 外触发既可用正负电平也可外部时钟触发。(其它竞争产品无此功能) 示波器与逻辑分析仪可交叉触发。(其它竞争产品无此功能)带XY绘图功能。 计算机屏幕进行彩色显示,并能多屏幕显示(其它竞争产品无此功能)。 对采集波形进行运算。 10多种自动测量参数。(其它竞争产品仅有6种参数) 显示数据可存储的计算机硬盘,以便事后分析可选后备电池野外作业。(选件) 软件包括(DOS,Win95/98自由下载)(USB口支持Win2000,XP ) 软件开发包(DLL库用于高速采集)用户也可编制Labview驱动,连接Labview图形化设计(其它不支持Labview) DSO-25216系列双通道数字存储示波器有大容量的存储和很好的人机界面并且非常容易操作。
基于DSO25216混合信号测试提示
    用户可以很容易的观测到被测模拟和数字信号之间的复杂关系,从而为复杂的混合信号诊断提供因果分析依据。您既可完成一个串行数据流与相关模拟信号的测试和验证,也可触发于数据总线状态与模拟信号细节的某一个特殊组合上。换言之,您可以捕获分析单片机系统中最为关键的各路信号之间的时序问题,再也不用猜测臆断,也无须从支离破碎的测量结果中拼凑答案。

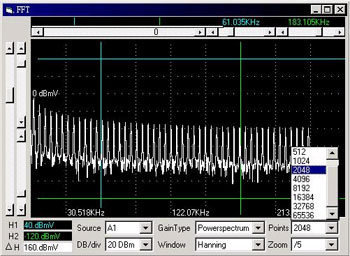

频谱FFT (窗口下拉菜单)(其它竞争产品功能非常简单)

    FFT频谱窗口允许控制和显示 FFT’s变换 下面控制是可能的。 在窗口下选择 FFT 变换窗口类型: (三角型窗, 汉宁窗, 海宁窗, 布莱克曼窗,矩形窗 , Wetch窗和 Parzen窗). 采样点选择FFT变换将采多少点,点的多少不能超过存储深度。 选择水平和垂直缩放比率。 FFT子程序将处理起始于光标A处所选通道,并连续处理直到采样点数目,如果光标A不在显示缓冲区内,则应使用缓冲区起始点。 瀑布谱是在屏幕上同时连续下降的FFT变换。在文件保存一项中选择保存FFT 数据。 大、最小、面积等等。 完成脉冲参数测量,脉冲参数测量及分析是由显微技术实现的。

产品名称产品简介产品编号
DSO25216单通道频谱分析仪DSO-25216包括双通道数字存储示波器+十六通道逻辑分析仪+双通道频谱分析仪+7位频率计,可连接台式计算机或笔记本电脑,每个通道(包括逻辑分析仪通道)都具有250MHz/秒的采样速率ME-33002-00
